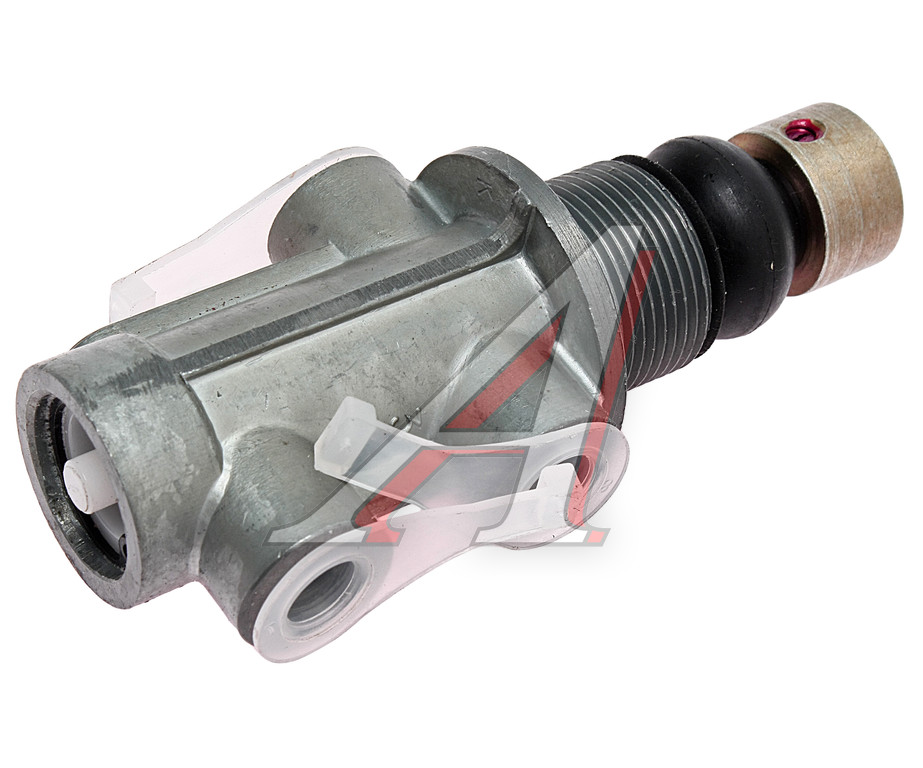

Кран ЗИЛ, КАМАЗ, МАЗ аварийного растормаживания БЕЛОМО
Описание
Клапан пневматический 8002.35.37.110
Предназначен для принудительного впуска сжатого воздуха. Он может быть использован для пневматического растормаживания цилиндров с пружинными энергоаккумуляторами запасного и стояночного тормоза, для управления цилиндрами вспомогательного (моторного) тормоза, для управления агрегатами трансмиссии и для других аналогичных целей.
Может применяться для автомобилей МАЗ, КАМАЗ, ПАЗ, УралАЗ, БелАЗ и т.д.
Схема
Рис. 1. Кран пневматический
1 - вывод к воздушному баллону; 2 - вывод к цилиндрам; 3 - атмосферный вывод; 4 - тарелка пружины; 5, 20, 10 - уплотнительные кольца; 6 - втулка; 7 - защитный чехол; 8 - кнопка; 9 - толкатель; 11, 12, 18 - упорные кольца; 13 - пружина толкателя; 14 - винт стопорный; 15 - клапан; 16 - пружина клапана; 17 - направляющая клапана; 19 - корпус.
Описание работы
В зависимости от назначения пневматический кран устанавливается на панели приборов или на полу кабины. Сжатый воздух в пневматический кран поступает через вывод 1 (рис. 1). При нажатии на кнопку 8 толкатель 9 перемещается вниз и своим выпускным седлом давит на клапан 15, разобщая вывод 2 с атмосферным выводом 3. Затем толкатель 9 отжимает клапан 15 от впускного седла корпуса, открывая проход сжатому воздуху от вывода 1 к выводу 2 и далее в магистраль к пневматическому исполнительному механизму.
При отпускании кнопки 8 толкатель 9 под действием пружины 13 возвращается в верхнее положение. При этом клапан 15 закрывает отверстие в корпусе 19, прекращая дальнейшее поступление сжатого воздуха в вывод 2, а седло толкателя 9 отделяется от клапана 15, сообщая тем самым вывод 2 с атмосферным выводом 3. Сжатый воздух из вывода 3 через отверстие А в толкателе 9 и вывод 3 выходит в атмосферу.
Технические характеристики
- Рабочее давление, МПа (кгс/м2): 0,8 (8,0)
- Ход кнопки включения, мм: 5,4+1.2-0,3
- Диаметр проходного сечения, мм: 4+0,12
- Размер присоединительной резьбы: М26x1,5-6д, М12х1,5-6Н
- Рабочие значения температур при эксплуатации, °С: -45...+80
- Габаритные размеры, мм: 105x44,5x40
- Масса крана, не более, кг: 0,23
Характеристики
- Производитель: БЕЛОМО
- Ширина, мм: 50
- Длина [мм]: 100
- Совместимость: БелАЗ, КамАЗ, КрАЗ, УралАЗ, ЗИЛ, МАЗ, НефАЗ, МЗКТ, Амкодор, ЛиАЗ, ЧСДМ, МоАЗ, Автокомпонент Плюс, ЕлАЗ
- Наличие: В наличии
- Высота, мм: 30
- Вес [кг]: 0.235
- Код ТН ВЭД: 8481808199
Совместимость
Подходит для 100 модификаций автомобилей
| Марка | Модель | Двигатель | Мощность | Объём | Годы |
|---|---|---|---|---|---|
| Автокомпонент Плюс | Тормозная аппаратура | — | — | — | — |
| Амкодор | Амкодор-333 (ТО-18Б) | — | — | — | — |
| Амкодор | Амкодор-342 (ТО-28) | — | — | — | — |
| БелАЗ | БелАЗ-7522 | — | — | — | — |
| БелАЗ | БелАЗ-7540 | — | — | — | — |
| БелАЗ | БелАЗ-75401 | — | — | — | — |
| БелАЗ | Общий (см. мод-ции) | — | — | — | — |
| ЕлАЗ | АПР-60/80 | — | — | — | — |
| ЗИЛ | ЗИЛ-133Г40 | — | — | — | — |
| ЗИЛ | ЗИЛ-133ГЯ | — | — | — | — |
| ЗИЛ | ЗИЛ-133Д42 | — | — | — | — |
| ЗИЛ | ЗИЛ-431410 (130) | — | — | — | — |
| ЗИЛ | ЗИЛ-431410 Каталог 1989 г. | — | — | — | — |
| ЗИЛ | ЗИЛ-431416 | — | — | — | — |
| ЗИЛ | ЗИЛ-433100 | — | — | — | — |
| ЗИЛ | ЗИЛ-441517 Каталог 1987 г. | — | — | — | — |
| КамАЗ | 4308 | — | — | — | — |
| КамАЗ | 4310 | — | — | — | — |
| КамАЗ | 43101 | — | — | — | — |
| КамАЗ | 43114 | — | — | — | — |
| КамАЗ | 43118 | — | — | — | — |
| КамАЗ | 43253 (Часть-1) | — | — | — | — |
| КамАЗ | 43255 (Евро-2) | — | — | — | — |
| КамАЗ | 4326 | — | — | — | — |
| КамАЗ | 43261 (Евро-1, 2) | — | — | — | — |
| КамАЗ | 4350 (4х4) | — | — | — | — |
| КамАЗ | 43501 (4х4) | — | — | — | — |
| КамАЗ | 5297 | — | — | — | — |
| КамАЗ | 5315 | — | — | — | — |
| КамАЗ | 5320 | — | — | — | — |
| КамАЗ | 53212 | — | — | — | — |
| КамАЗ | 53228, 65111 | — | — | — | — |
| КамАЗ | 53229 (Евро 2) | — | — | — | — |
| КамАЗ | 5350 (6х6) | — | — | — | — |
| КамАЗ | 53501 (6х6) | — | — | — | — |
| КамАЗ | 53504 (6х6) | — | — | — | — |
| КамАЗ | 5360 | — | — | — | — |
| КамАЗ | 5410 | — | — | — | — |
| КамАЗ | 54112 | — | — | — | — |
| КамАЗ | 5460 | — | — | — | — |
| КамАЗ | 55102 | — | — | — | — |
| КамАЗ | 5511 | — | — | — | — |
| КамАЗ | 6350 (8х8) | — | — | — | — |
| КамАЗ | 63501 (8х8) | — | — | — | — |
| КамАЗ | 6450 (8х8) | — | — | — | — |
| КамАЗ | 6460 | — | — | — | — |
| КамАЗ | 6460 (Евро 3, 4) | — | — | — | — |
| КамАЗ | 6460 (Евро 4) | — | — | — | — |
| КамАЗ | 65111 (Евро 4) | — | — | — | — |
| КамАЗ | 65115 | — | — | — | — |
| КамАЗ | 65115 (Евро-3) | — | — | — | — |
| КамАЗ | 65115, 65116 (Евро-4) | — | — | — | — |
| КамАЗ | 65116 | — | — | — | — |
| КамАЗ | 6520 | — | — | — | — |
| КамАЗ | 6520 (Euro-2, 3) | — | — | — | — |
| КамАЗ | 6520 (Euro-4) | — | — | — | — |
| КамАЗ | 65201 Евро 2-3 | — | — | — | — |
| КамАЗ | 6522 | — | — | — | — |
| КамАЗ | 6522 (Euro-2, 3) | — | — | — | — |
| КамАЗ | 6522 (Евро-4) | — | — | — | — |
| КамАЗ | 65226 | — | — | — | — |
| КамАЗ | 6540 | — | — | — | — |
| КамАЗ | Общий (5320, 53212, 5410, 54112, 5511, 55102) | — | — | — | — |
| КрАЗ | КрАЗ-260 | — | — | — | — |
| ЛиАЗ | ЛиАЗ-5256, 6212 (2006) | — | — | — | — |
| МАЗ | МАЗ-5336 | — | — | — | — |
| МАЗ | МАЗ-53363 | — | — | — | — |
| МАЗ | МАЗ-53366 | — | — | — | — |
| МАЗ | МАЗ-5337 | — | — | — | — |
| МАЗ | МАЗ-5337 (2005) | — | — | — | — |
| МАЗ | МАЗ-53371 | — | — | — | — |
| МАЗ | МАЗ-533731 | — | — | — | — |
| МАЗ | МАЗ-5432 | — | — | — | — |
| МАЗ | МАЗ-543202 | — | — | — | — |
| МАЗ | МАЗ-54321 | — | — | — | — |
| МАЗ | МАЗ-54323 | — | — | — | — |
| МАЗ | МАЗ-54326 | — | — | — | — |
| МАЗ | МАЗ-54328 | — | — | — | — |
| МАЗ | МАЗ-5433 | — | — | — | — |
| МАЗ | МАЗ-5434 | — | — | — | — |
| МАЗ | МАЗ-543403, 641705, 641708 | — | — | — | — |
| МАЗ | МАЗ-5440 | — | — | — | — |
| МАЗ | МАЗ-544069 | — | — | — | — |
| МАЗ | МАЗ-5440B9, 6430B9 | — | — | — | — |
| МАЗ | МАЗ-5440E9 | — | — | — | — |
| МАЗ | МАЗ-5516 | — | — | — | — |
| МАЗ | МАЗ-5516 (2003) | — | — | — | — |
| МАЗ | МАЗ-551605 | — | — | — | — |
| МАЗ | МАЗ-551608, 630308 | — | — | — | — |
| МАЗ | МАЗ-551669 | — | — | — | — |
| МАЗ | МАЗ-5551 | — | — | — | — |
| МАЗ | МАЗ-5551 (2003) | — | — | — | — |
| МАЗ | МАЗ-555102, 5551А2 | — | — | — | — |
| МАЗ | МАЗ-555142 | — | — | — | — |
| МАЗ | МАЗ-6303 | — | — | — | — |
| МАЗ | МАЗ-6303 (2005) | — | — | — | — |
| МАЗ | МАЗ-630333 | — | — | — | — |
| МАЗ | МАЗ-631019 | — | — | — | — |
| МАЗ | МАЗ-6317 | — | — | — | — |
| МАЗ | МАЗ-631705 | — | — | — | — |
